CADMOULD Fill Lufteinschlüsse, Entlüftungspositionen, Anspritzpunkte, Bindenähte optimieren, Füllbalancierung, Schließkräfte, Prozessparameter

Erweiterte Füllsimulation



Sie möchten herausfinden, wozu Sie CADMOULD Fill nutzen können?

SPRECHEN SIE MIT EINEM EXPERTEN

Show me the flow!

CADMOULD FILL ist unser Basismodul. Es simuliert das Füllverhalten, wenn die Schmelze in die Kavität fließt. Teile- und Werkzeugkonstrukteure nutzen CADMOULD Fill, um das Füllverhalten vorherzusehen und zu verbessern.

CADMOULD filling simulation of a console controller

Ergebnisse

CADMOULD Fill berechnet die folgenden Ergebnisse im dreidimensionalen Detail:

  • Füllbild
  • Druckverteilung
  • Temperaturen
  • Fließgeschwindigkeiten
  • Schließkräfte während der Füllung (für Schließkräfte in der Nachdruck- und Kühlphase wird zusätzlich das Modul Pack benötigt)
  • Kräfte auf Schieber während der Füllung
  • Bindenähte
  • Lufteinschlüsse bzw. Berechnung der Belüftung
  • Kühlzeit
  • Schussvolumen

Sie können diese Ergebnisse in 3D, als Querschnitt, als Animation im Zeitverlauf oder als Diagramme anzeigen.

VORTEILE

Mit CADMOULD Fill können Sie beim Spritzgieß-Formteil-, Werkzeug- und Parameterdesign u.a. folgendes erreichen

  • Optimale Gestaltung der Bauteilfüllung
  • Optimale Auslegung von Heiß- und Kaltkanalsystemen
  • Automatische Bestimmung geeignerter Angusspositionen und Balancierung der Füllung
  • Anpassung der Anschnittsysteme und der Wanddicken der Bauteile direkt in Cadlould, ohne dass eine Rückkehr zum CAD erforderlich ist
  • Konstruieren Sie Werkzeuge mit mehreren Kavitäten
  • Geringere Kosten: Erzielen Sie eine bessere First-Time-Right-Rate und reduzieren Sie kostspielige Werkzeugkorrekturen. Dies führt zu erheblichen Zeit- und Kosteneinsparungen.
  • Schnellere Time-to-Market: Reduzieren Sie die Design- und Bemusterungszeit, da Ihre Designs von Anfang an besser funktionieren.
  • Die Simulationsergebnisse ermöglichen es Ihnen, Optionen, Vor- und Nachteile mit Ihren Kunden und Kollegen zu diskutieren.

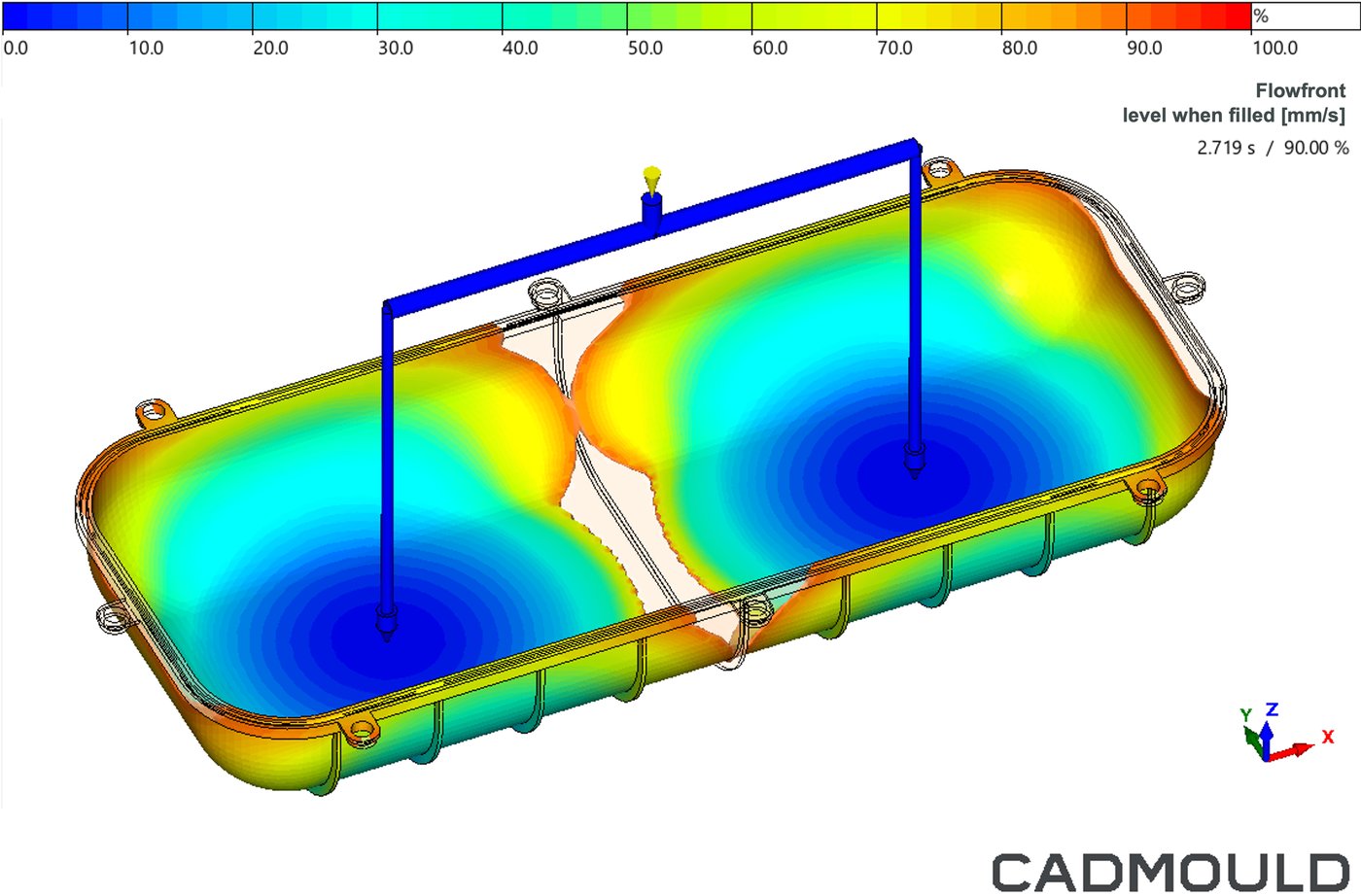

Fill Weld lines and air entrapments

In diesem Beispiel sehen Sie eine Bindenaht und einen Lufteinschluss, der sich in der Mitte des Teils bildet. Mit CADMOULD Fill können Sie dies vorhersagen, bevor die Form gebaut wird, und Optionen zur Lösung dieses Problems untersuchen. In Kombination mit unserem Modul Cascadic Injection können Sie auch das sequenzielle Öffnen von Angüssen modellieren.

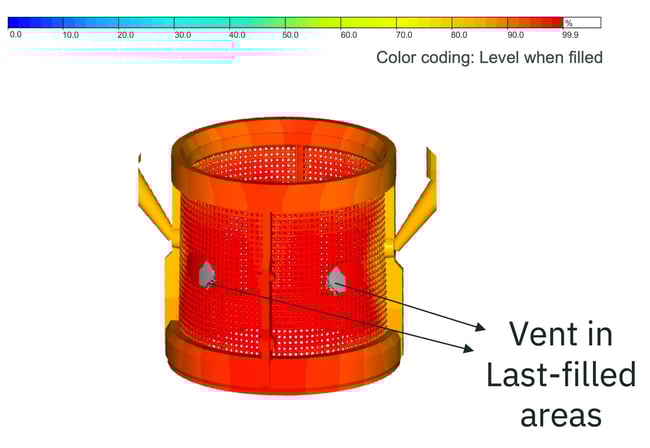

ABS Filter: wo entlüften?

Wo sollte diese Filter-struktur entlüftet werden?

Where to ventDie Füllsimulation von CADMOULD wurde verwendet, um die zuletzt gefüllten Bereiche in diesem sehr feinmaschigen Teil (Maschenweite <0,1 mm) zu finden.

Hier wurden Entlüftungen platziert, um Lufteinschlüsse und damit Löcher in der Filtergewebestruktur zu vermeiden.

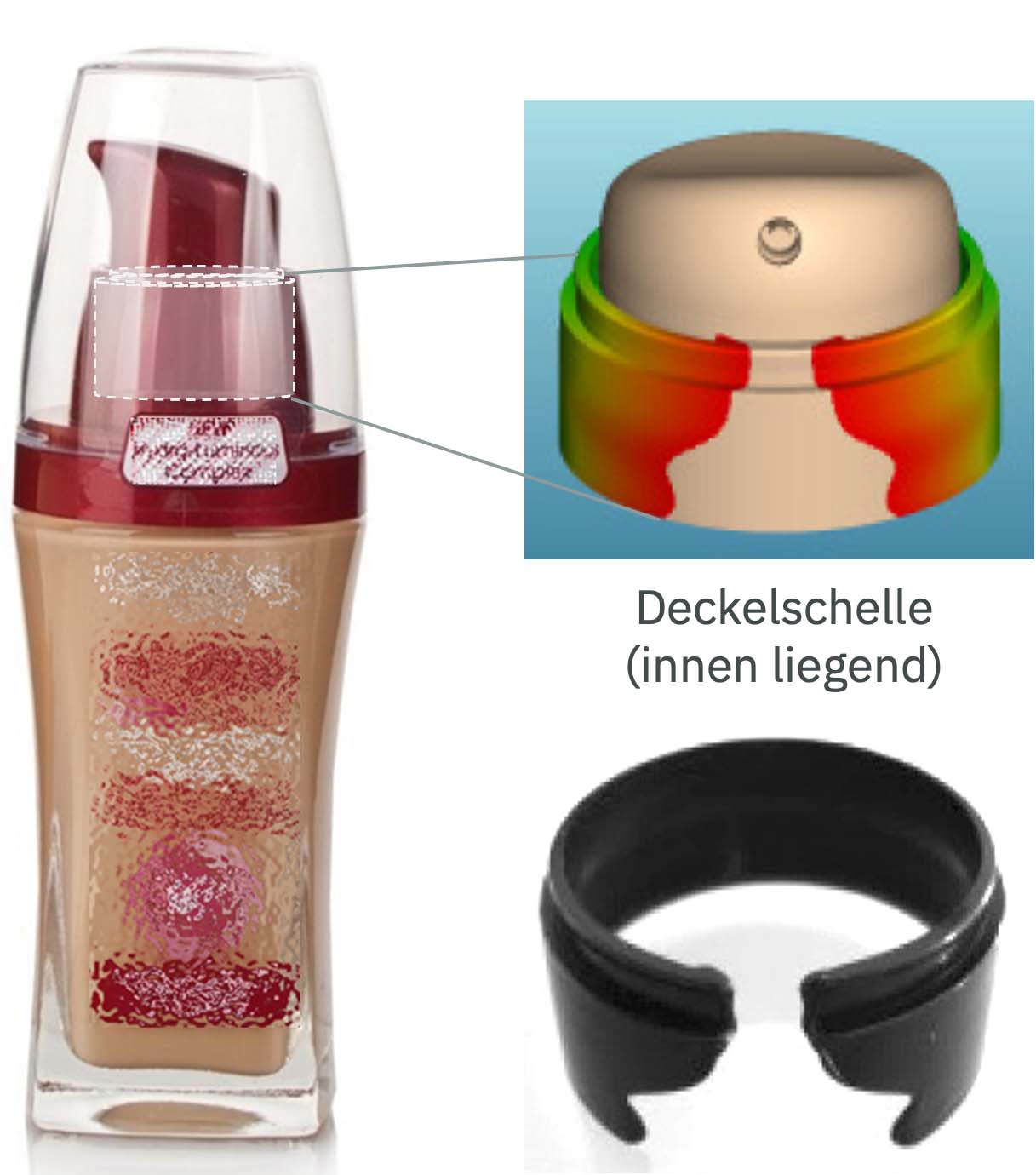

Deckelschelle: Bindenähte?

Keine sichtbaren Bindenähte, aber wie?

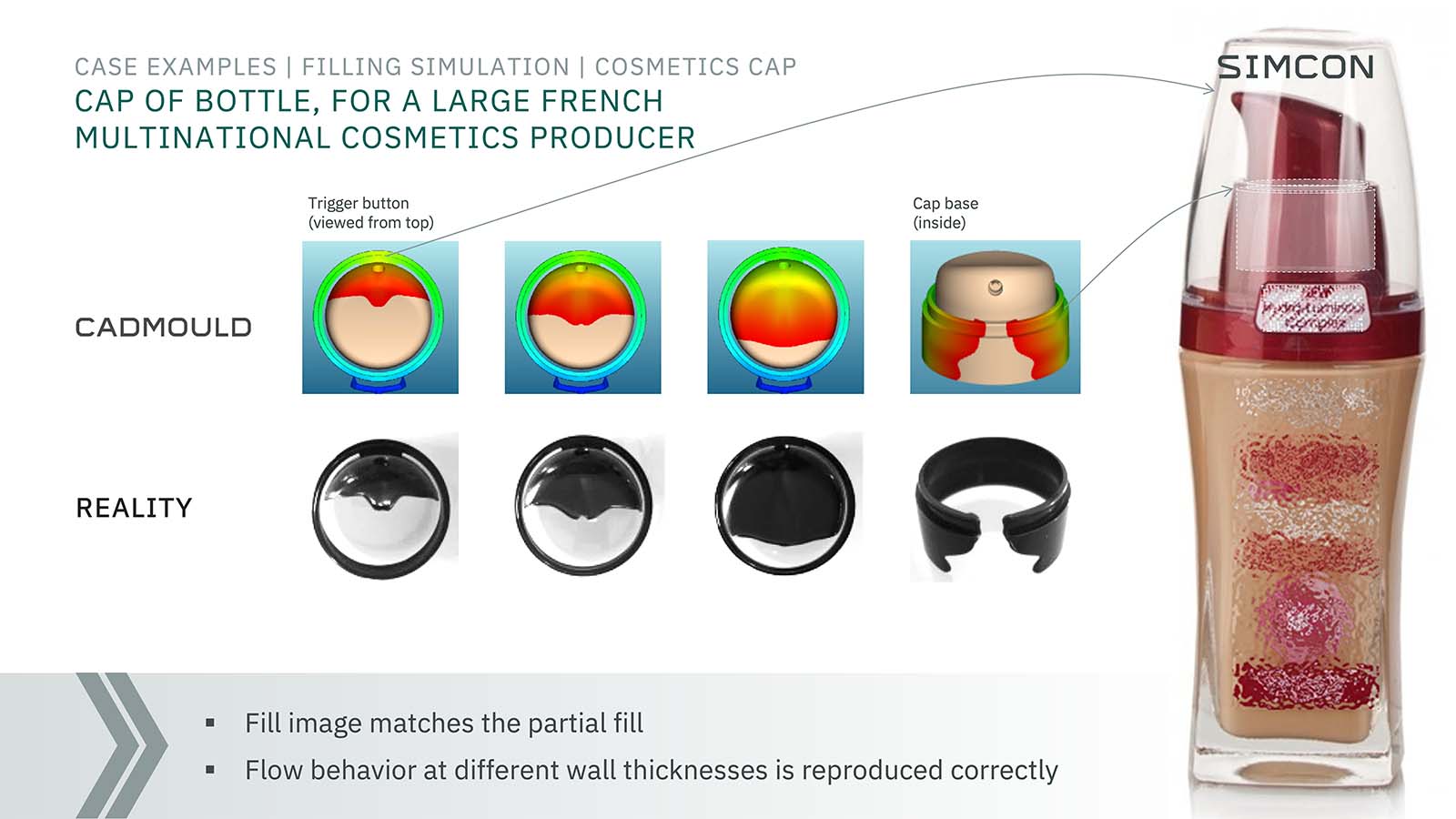

French bottle cap

Mit CADMOULD wurde die Füllung des Flaschenverschlusses dieser Kosmetikflasche simuliert. Ziel war es, dass sich Schweißnähte nur in nicht sichtbaren Bereichen bilden.

Die Füllsimulation stimmte perfekt mit den Füllstudien in der Realität überein.

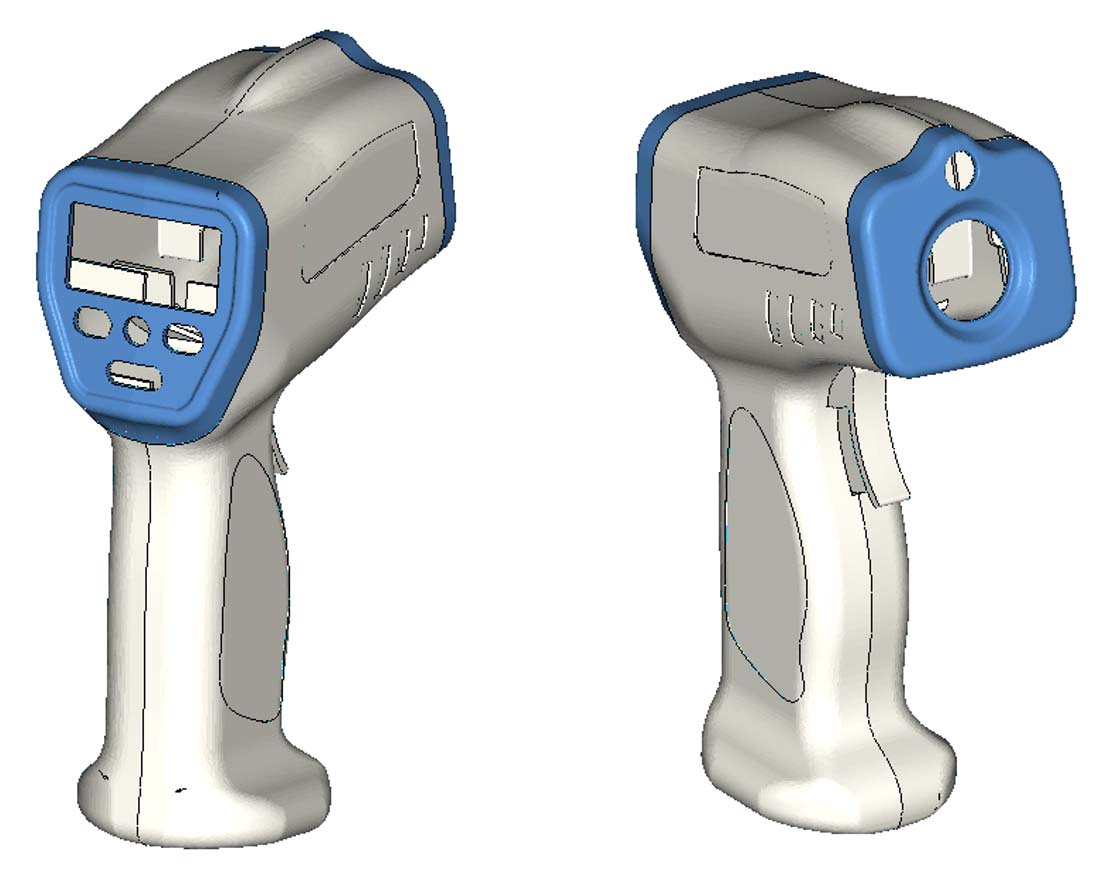

Wie die Füllung im Mehrkavitäten-Werkzeug balancieren?

Wie die Füllung im Mehr-kavitäten-Werkzeug balancieren?

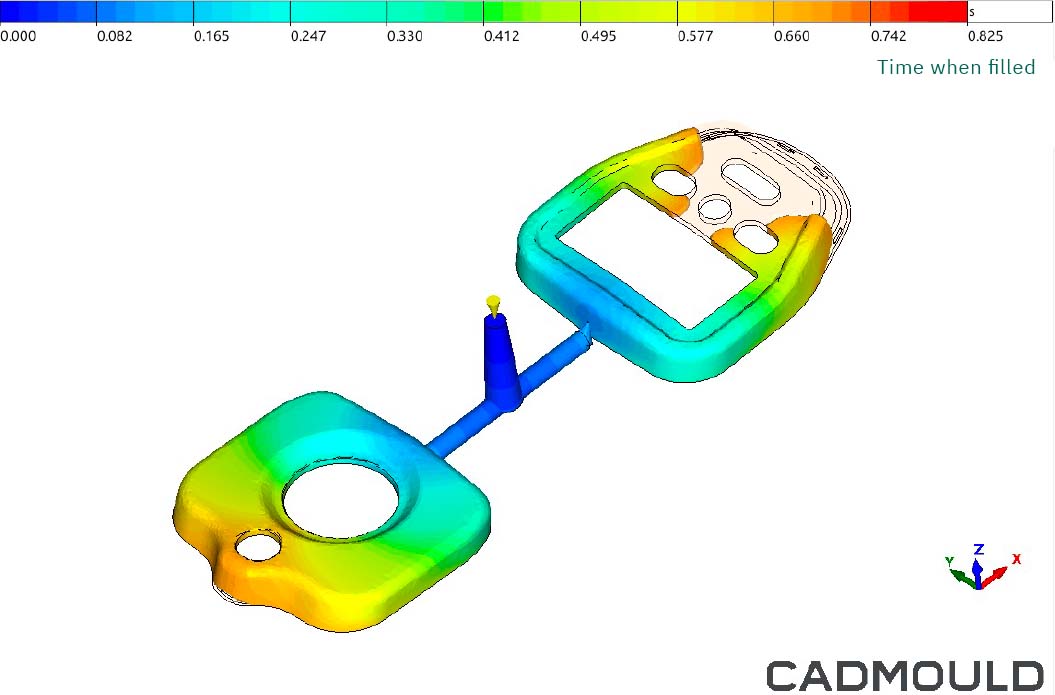

Identify unbalanced filling

Mit CADMOULD Fill können Sie überprüfen, ob Ihre Kavität, Ihr Anguss und Ihr Einspritzverfahren zu einer ausgewogenen Füllung führen oder nicht.

Wenn Sie Probleme feststellen, können Sie alternative Angussdurchmesser und Druckeinstellungen testen, um die Ergebnisse zu verbessern.

Untersuchen Sie die Füllung in Mehrkavitätenwerkzeugen





Die Simulation zeigt, dass die Füllung des linken und rechten Teils jeder Kavität in diesem Beispiel nicht perfekt balanciert ist. Sie können die Simulation nutzen, um alternative Entwürfe zu testen, bei denen Sie z. B. die Durchmesser der beiden äußeren Angusskanäle ändern.

SIMCON Experte





Neugierig auf mehr?


15 Minuten mit einem Experten und Sie lernen alles, was Sie wissen müssen!



Zur kostenlosen Beratung

CADMOULD modules and packages



Pakete und andere Module...

Da die Funktionalität von CADMOULD Fill das Herzstück jeder CADMOULD-Simulation ist, ist sie in allen unseren Paketen enthalten.
